空调行业-冷媒增压泵

济南欧利特流体控制设备有限公司冷媒增压泵(技术参数)pa=驱动气压 pi=输入压力 po=输出压力

型号

压缩比

最小氟利昂入口压力

Pibar)

最大允许氟利昂出口压力(bar)

氟利昂出口压力计算公式po

驱动尺寸

氟利昂入口尺寸(可定制)

氟利昂出口尺寸(可定制)

最大流量

L/min

OLF02

2:1

1

16.6

2pa

PT1/2

PT3/8

PT3/8

513

4OLF02

2:1

1

16.6

2pa

PT1/2

PT1/2

PT1/2

1450

OLF03

3:1

1

24.9

3pa

PT1/2

PT3/8

PT3/8

420

OLF04

4:1

1.7

33.2

4pa

PT1/2

PT3/8

PT3/8

493

OLF04S

4:1

1.7

33.2

4pa

PT1/2

PT3/8

PT3/8

286

OLF05

5:1

1.7

41.5

5pa+pi

PT1/2

PT1/2

PT1/2

820

OLF07

7:1

3.4

58.1

7pa

PT1/2

PT3/8

PT3/8

274

OLT-F08

81

3.4

66.4

8pa+pi

PT1/2

PT3/8

PT3/8

482

OLT-F08S

8.21

3.4

66.4

8pa+pi

PT1/2

PT1/2

PT1/2

520

OLF10

10:1

4.0

83

10pa

PT1/2

PT3/8

PT3/8

225

OLF15

15:1

4.0

124.5

15pa

PT1/2

PT3/8

PT3/8

185

一、冷媒增压泵应用:冷媒增压泵 制冷剂增压设备 氟利昂可用于液态、气态冷媒的增压灌装


1、适应于R22、R134a、R407C、R410A

等各种冷媒的输送

2、新型环保制冷剂, 液化气体(CO2

SF6、氟利昂、氟龙)的回收与灌注;

  3、该装置用于制冷行业生产中需要较

远距离输送的冷媒中央输送增压站,

可节省生产线上冷媒搬运、换储气罐环节,节约人力,减少冷媒浪费

  4、制冷行业:冷媒填充量在100kg以上的机组维修或生产加注

  5、制冷行业:冷媒加注或常压冷媒的加压工作

6、冷媒生产行业:冷媒的灌装及大罐残液的回收

二、冷媒增压泵技术参数:

驱动气压

2-8bar

压力范围

0-16bar

增压比

8:1

输出流量

460L/min(标态)

驱动气入口尺寸

G1/2

行程

80mm

介质入口尺寸

G1/2

增压缸径

63mm

介质出口尺寸

G1/2

尺寸

详看图纸(单作用、双作用不同)

其他型号与流量要求请与我公司工程师联系!

三、冷媒增压泵主要特点:

四、1.任何预定压力下可以停机,在尚未耗尽能量、产生热量时保持这一压力。

五、2. 全气动运行,无需电源不产生热、火焰或火花危险。

六、3.无级变速输出。

七、4.便于使用自动控制器。

八、5.可连续启动/停止操作,不受限制或无不良影响。

九、6.气动不需外部润滑剂,节省了运转成本,并可防止油气污染周围环境。

十、7.轻便可靠,易于维护并坚固耐用。



四、冷媒之氟利昂

氟里昂(freon)是氟氯代甲烷和氟氯代乙烷的总称,因此又称氟氯烷氟氯烃”,可用符号“CFC”表示。氟里昂包括20多种化合物,其中最常用的是氟里昂-12(化学式CCl2F2),其次是氟里昂-11(化学式CCl3F)。氟里昂是一种性能优良的冷冻剂,在家用电冰箱和空调机中广泛使用。

我国当前主要生产和消费氟里昂-12、氟里昂-11、氟里昂-113和哈龙-1211、哈龙-1301、四氯化碳、1,1,1-三氯乙烷等7种受控物质

  1氟里昂是一种透明、无味、无毒、不易燃烧、爆炸和化学性稳定的制冷剂。不同的化学组成和结构的氟里昂制冷剂热力性质相差很大,可适用于高温、中温和低温制冷机,以适应不同制冷温度的要求。

  2氟里昂对水的溶解度小,制冷装置中进入水分后会产生酸性物质,并容易造成低温系统的冰堵”,堵塞节流阀或管道。另外避免氟里昂与天然橡胶起作用,其装置应采用丁晴橡胶作垫片或密封圈。

  3常用的氟里昂制冷剂有R12R22R502R1341a,由于其他型号的制冷剂现在已经停用或禁用。在此不做说明。

  4氟里昂12(CF2CL2,R12):

  氟里昂12是氟里昂制冷剂中应用较多的一种,主要以中、小型食品库、家用电冰箱以及水、路冷藏运输等制冷装置中被广泛采用。R12具有较好的热力学性能,冷藏压力较低,采用风冷或自然冷凝压力约0.8-1.2KPaR12的标准蒸发温度为-29,属中温制冷剂,用于中、小型活塞式压缩机可获得-70的低温。而对大型离心式压缩机可获得-80的低温。近年来电冰箱的代替冷媒为R134a

  5氟里昂22(CHF2CL,R22):

  氟里昂22是氟里昂制冷剂中应用较多的一种,主要以家用空调和低温冰箱中采用。R22的热力学性能与氨相近。标准气化温度为-40.8,通常冷凝压力不超过1.6MPaR22不燃、不爆,使用中比氨安全可靠。R22的单位容积比R12约高60%,其低温时单位容积制冷量和饱和压力均高于R12和氨。近年来对大型空调冷水机组的冷媒大都采用R134a来代替。

  6氟里昂502(R502):

   R502是由R12R2251.2%48.8%的百分比混合而成的共沸溶液。R502R115R22相比具有更好的热力学性能,更适用于低温。R502的标准蒸发温度为-45.6,正常工作压力与R22相近。在相同的工况下的单位容积制冷量比R22,但排气温度却比R22低。R502用于全封闭、半封闭或某些中、小制冷装置,其蒸发温度可低达-55R502在冷藏柜中使用较多。

  7氟里昂134a(C2H2F4,R134a):

  是一种较新型的制冷剂,其蒸发温度为-26.5。它的主要热力学性质与R12相似,不会破坏空气中的臭氧层,是近年来鼓吹的环保冷媒,但会造成温室效应。是比较理想的R12替代制冷剂。

  8氟里昂与水的关系:

氟里昂和水几乎完全相互不溶解,对水分的溶解度极小。从低温侧进入装置的水分呈水蒸气状态,它和氟里昂蒸气一起被压缩而进入冷凝器,再冷凝成液态水,水以液滴壮混于氟里昂液体中,在膨胀阀处因低温而冻结成冰,堵塞阀门,使制冷装置不能正常工作。水分还能使氟里昂发生水解而产生酸,使制冷系统内发生镀铜现象。

  9氟里昂与润滑油的关系:

一般是易溶于冷冻油的,但在高温时,氟里昂就会从冷冻油内分解出来。所以在大型冷水机组中的油箱里都有加热器,保持在一定的温度来防止氟里昂的溶解。

五、操作及安装

设备装置

1. 安装:安装过程中,请参考技术参数中的各接口尺寸,避免异物进入

泵内,保持进出口的清洁。

2. 气源质量标准:请选择洁净气源,以保证泵能持续稳定的工作。气源

六、请满足下表要求:


3. 气源润滑:泵在出厂时,所有运动部分已经抹有适量润滑油,一般不

再需要润滑,如长期使用干燥的压缩气体驱动,建议在二联体的油杯内加入适量的润滑油,进行油雾润滑。

4. 气源压力:该泵的最小驱动压力为1.5-2bar,最大设计驱动压力为

10bar。建议使用气压在6-8bar之间。可通过调整调压阀的压力,以达到需求的使用压力。泵的驱动压力绝对不能超过10bar,如果是通过管道气进行驱动的,一定有可靠的减压阀及安全阀。

85 连接管路:根据泵的输出压力、流量,选择合适的进出口连接管路,确保能承受泵的最大输出压力、流量。

注意:泵的驱动口连接管路通径应略大于泵的驱动口连接螺纹的公称尺寸,如果连接通径变小,将极大地影响泵的工作效率!

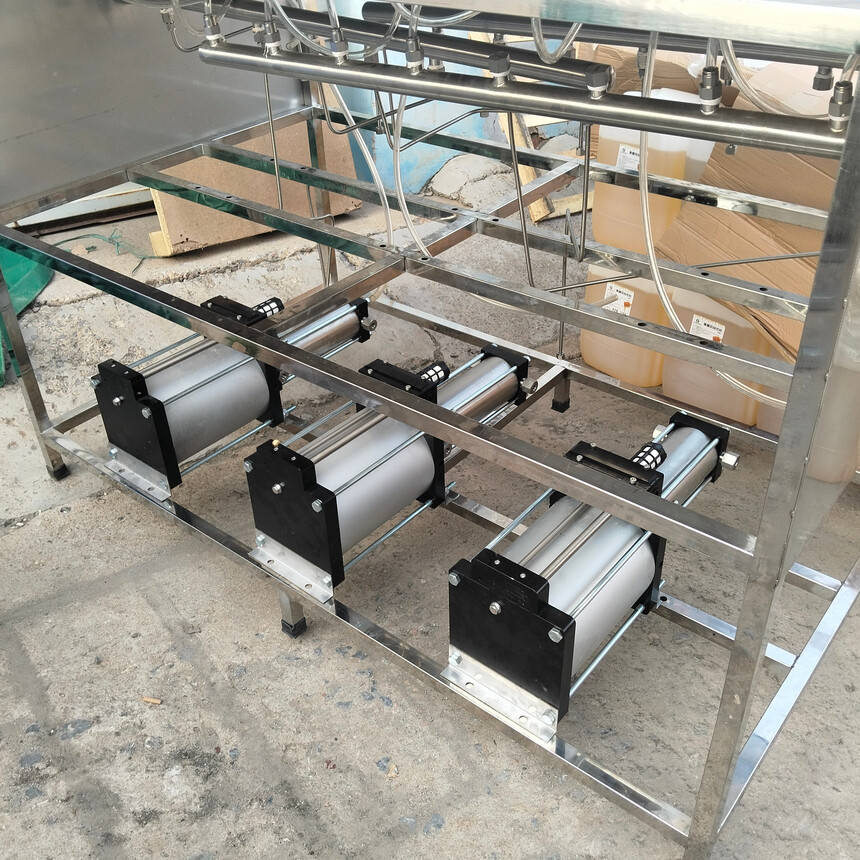

七、冷媒增压泵尺寸(可根据工况并联管路)


(单作用外形尺寸图纸)

1、(双作用外形尺寸图纸)


2、(单作用外形尺寸图纸)
